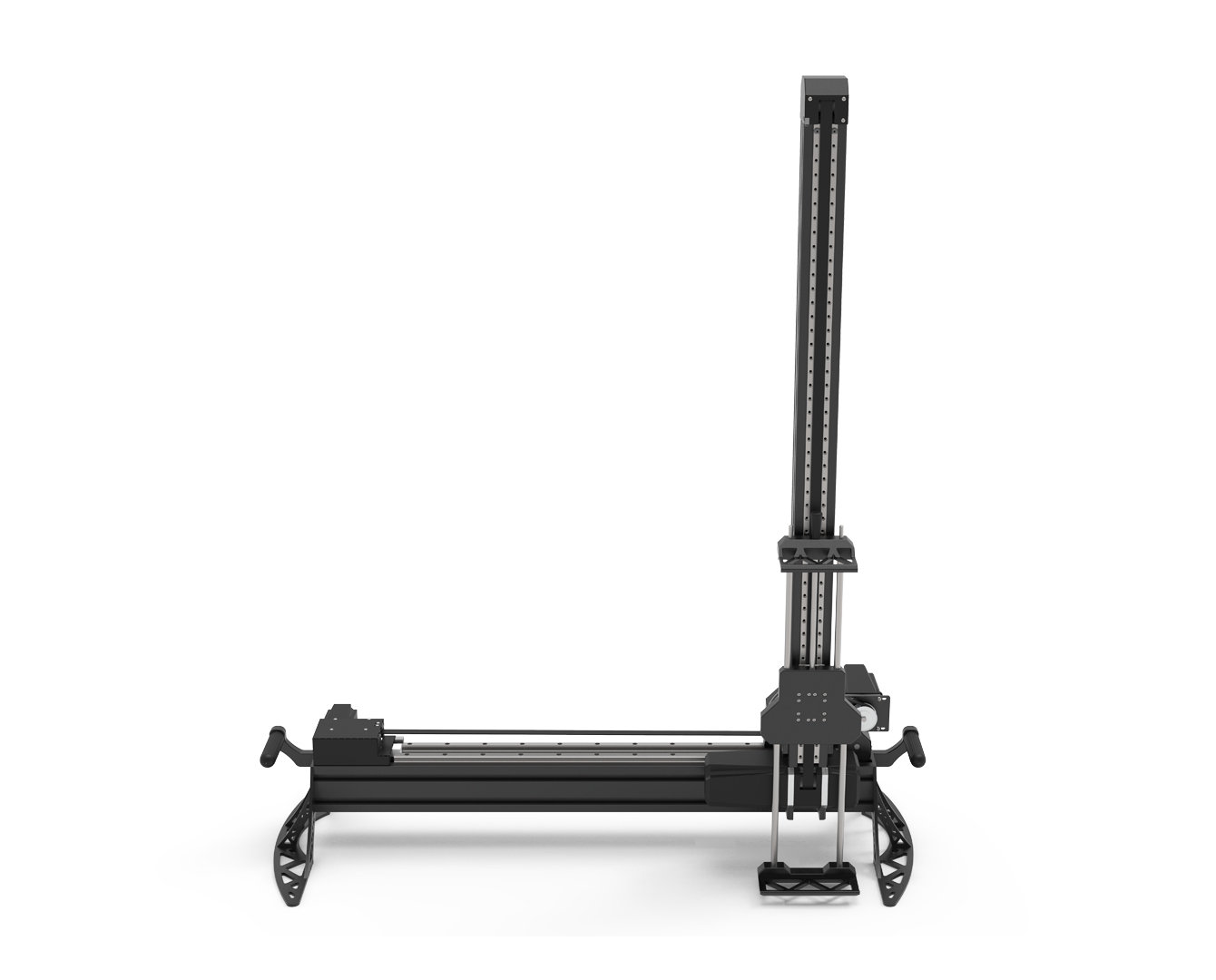

سامانه تصویربرداری فراناحیه ای مدل AX-SLD

AX‑SLD یکی از اکسسوری‌های تخصصی سامانه‌های پرتو ایکس فاتح‌اسکن است که با هدف تصویربرداری از اجسام بزرگ‌تر از ناحیه‌ی فعال آشکارساز طراحی شده است.

در بسیاری از کاربردهای صنعتی، ابعاد جسم مورد بررسی از ناحیه‌ی فعال آشکارساز بزرگ‌تر است. در چنین شرایطی، تصویربرداری کامل از جسم در یک مرحله امکان‌پذیر نیست. اسلایدر با استفاده از یک مکانیزم حرکتی دقیق، این محدودیت را برطرف کرده و ناحیه تصویربرداری را تا ۶ تا ۱۲ برابر افزایش می‌دهد.

این سامانه با حرکت مرحله‌ای آشکارساز و ترکیب هوشمند تصاویر در نرم‌افزار فاتح‌اسکن، در نهایت یک تصویر یکپارچه و کامل از جسم ارائه می‌دهد.

مکانیزم عملکرد

در سامانه‌ی AX‑SLD، آشکارساز به‌صورت کنترل‌شده در پشت جسم مورد بررسی حرکت می‌کند.

این حرکت که به‌وسیله‌ی اسلایدر شکل می‌گیرد، به شکل مرحله‌ای و دقیق در دو محور X و Y انجام می‌شود. در هر موقعیت، یک تصویر ثبت شده و سپس آشکارساز به موقعیت بعدی منتقل می‌شود.

پس از ثبت مجموعه‌ی تصاویر، نرم‌افزار اختصاصی فاتح‌اسکن به‌صورت خودکار آن‌ها را پردازش و ترکیب کرده و یک تصویر بزرگ و یکپارچه از کل جسم ایجاد می‌کند.

این فرآیند بدون کاهش کیفیت تصویر انجام می‌شود و امکان بررسی کامل ساختار داخلی اجسام بزرگ را فراهم می‌کند.

افزایش ناحیه‌ی فعال تصویربرداری

استفاده از اسلایدر می‌تواند ناحیه‌ی تصویربرداری سیستم را تا ۶ الی ۱۲ برابر افزایش دهد.

حداکثر ناحیه تصویربرداری در پیکربندی استاندارد این سامانه ۱۲۰ × ۱۲۰ سانتی‌متر است اما از آنجا که این سامانه به‌طور کامل توسط مهندسان فاتح‌اسکن طراحی و ساخته می‌شود، امکان شخصی‌سازی ابعاد و تنظیمات متناسب با نیاز مشتری نیز وجود دارد.

سیستم حرکتی دقیق

حرکت آشکارساز بر اسلایدر توسط یک مکانیزم موتور و تسمه انجام می‌شود؛ حرکتی نرم و در برگیرنده‌ی ابعاد.

ویژگی‌های سیستم حرکتی:

• حرکت کنترل‌شده‌ی آشکارساز در دو محور X و Y
• ثبت تصاویر مرحله‌ای با موقعیت‌های دقیق
• هماهنگی کامل با نرم‌افزار کنترل سیستم
• پایداری حرکتی برای حفظ کیفیت تصویر

یکپارچه‌سازی هوشمند تصاویر

تمام فرآیند تصویربرداری توسط نرم‌افزار تخصصی فاتح‌اسکن کنترل می‌شود.

این نرم‌افزار:

• حرکت اسلایدر را مدیریت می‌کند
• تصاویر را به‌صورت خودکار ثبت می‌کند
• آن‌ها را پردازش کرده
• و در نهایت تصویری یکپارچه با وضوح بالا ایجاد می‌کند.

این یکپارچه‌سازی و قرار گیری تصویر ها کنار هم به‌گونه‌ای طراحی شده است که هیچ افت کیفیتی در آن‌ها ایجاد نمی‌شود.

طراحی سبک و قابل حمل

اسلایدر AX‑SLD با ساختاری سبک و مقاوم طراحی شده است.

مشخصات فیزیکی:

• وزن: ۱۶ کیلوگرم
• جنس سازه: آلومینیوم صنعتی مقاوم
• ساختار: قابل حمل و مناسب برای استفاده در شرایط عملیاتی

به دلیل وزن کم و طراحی مهندسی‌شده، این سامانه به‌راحتی توسط یک شخص قابل جابه‌جایی و استفاده است.

نصب و استفاده

اسلایدر در مقابل مولد پرتو ایکس قرار می‌گیرد و آشکارساز را در پشت جسم مورد بررسی حرکت می‌دهد.

راه‌اندازی آن بسیار ساده است و استفاده از آن عملاً زمان خاصی از اپراتور نمی‌گیرد. یک کاربر می‌تواند به‌راحتی اسلایدر را در کنار سامانه‌ی تصویربرداری راه‌اندازی و فرآیند تصویربرداری را آغاز کند.

کاربردها

اسلایدر برای تصویربرداری از اجسام بزرگ در کاربردهای مختلف صنعتی مورد استفاده قرار می‌گیرد، از جمله:

• بررسی بسته‌ها و محموله‌های بزرگ
• تصویربرداری از موتورها
• بازرسی قطعات هواپیما
• بررسی قطعات خودرو
• قطعات صنعتی

سازگاری کامل با سامانه‌های فاتح‌اسکن

AX‑SLD به‌گونه‌ای طراحی شده است که با تمامی مولدها و آشکارسازهای فاتح‌اسکن سازگار باشد و به‌راحتی با آن‌ها جفت شود.

این سازگاری کامل باعث می‌شود کاربران سامانه‌های فاتح‌اسکن بتوانند بدون پیچیدگی، قابلیت تصویربرداری از اجسام بزرگ را به سیستم خود اضافه کنند.

مزیت‌های کلیدی AX‑SLD

• افزایش ناحیه‌ی فعال تصویربرداری تا ۱۲ برابر
• ایجاد تصویر یکپارچه از اجسام بزرگ
• حفظ کامل کیفیت تصویر
• طراحی سبک و قابل حمل
• کاربری ساده در محیط‌های عملیاتی

طراحی و ساخت اسلایدر به‌صورت کامل توسط مهندسان فاتح‌اسکن انجام شده است. ما با اشراف کامل بر صفر تا صد فرآیند طراحی و تولید، نه تنها کیفیت محصول را تضمین می‌کنیم، بلکه پشتیبانی فنی و خدمات پس از فروش بی‌واسطه را به عنوان بخشی از تعهد خود ارائه می‌دهیم.
