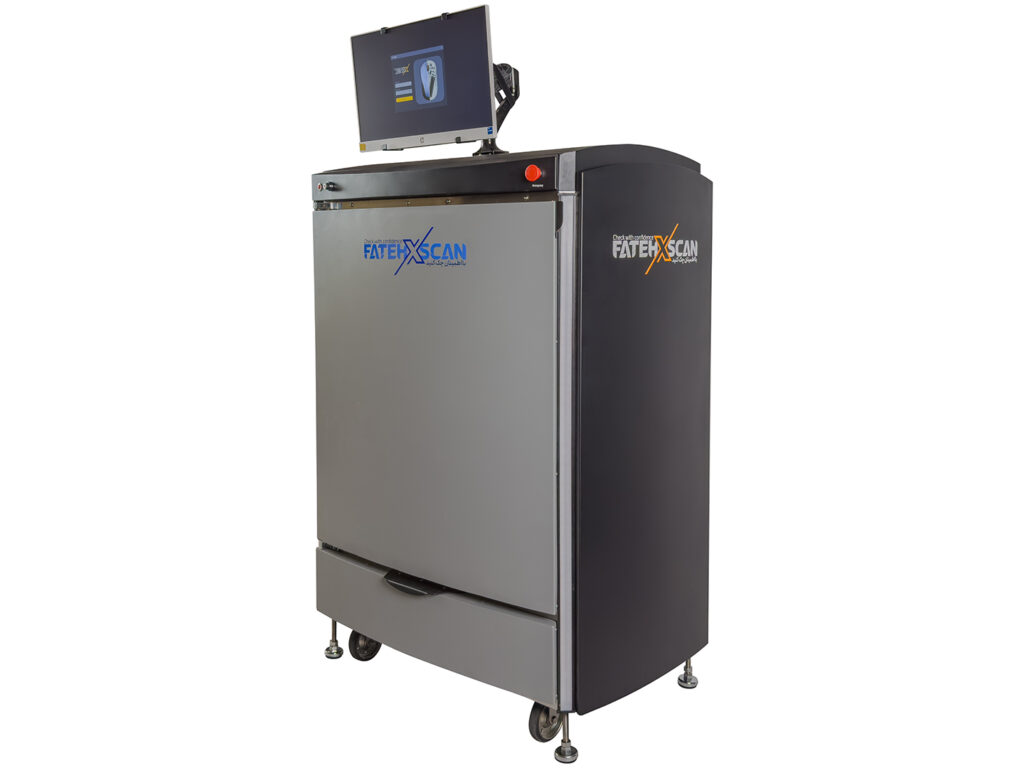

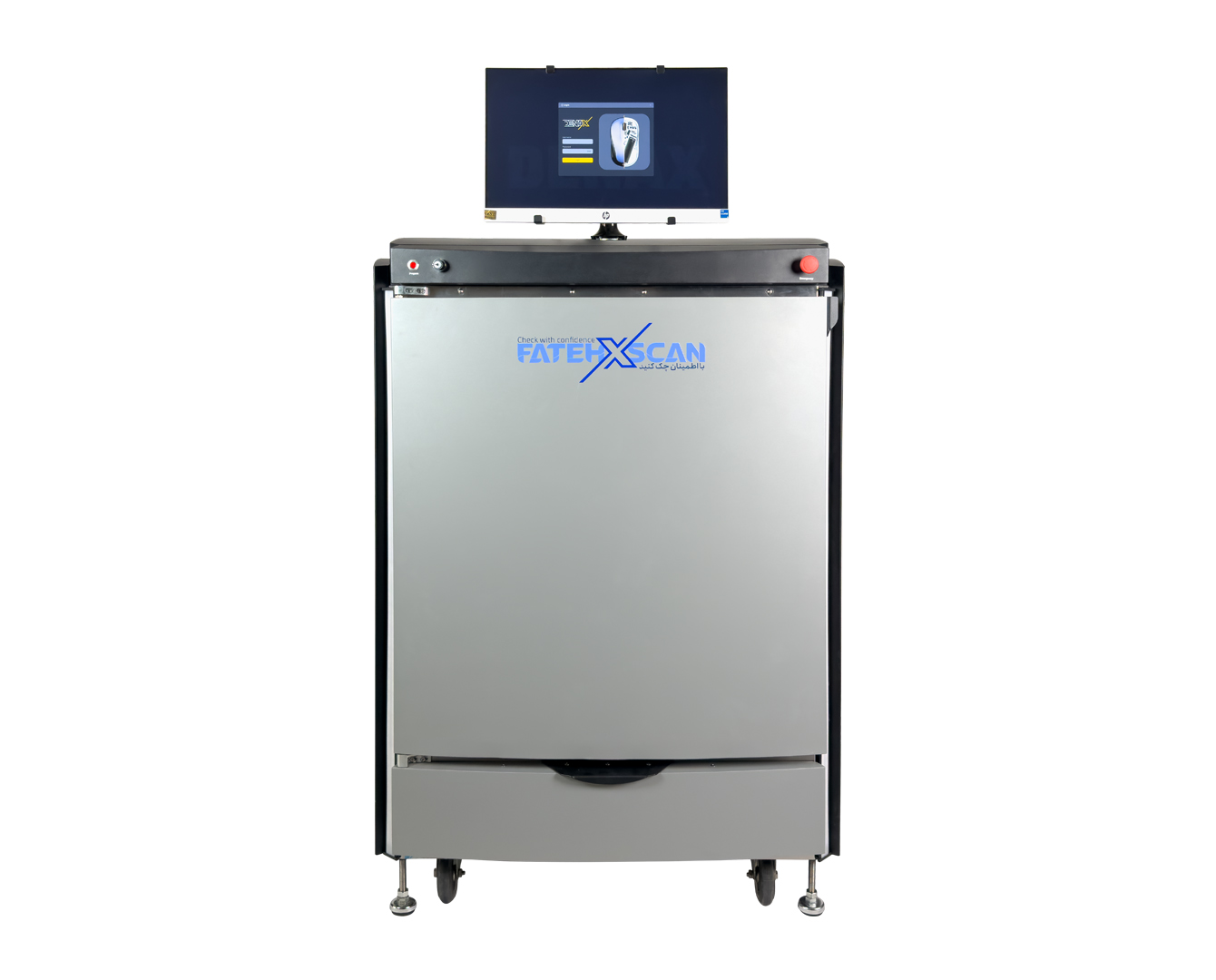

سامانه تصویربرداری ایمن مدل AX-HYB

AX‑HYB یک سامانه‌ی تصویربرداری ایمن در محیط‌های بسته است که با بهره‌گیری از شیلدینگ چندلایه‌ی دقیق و استفاده از سرب در تمامی دیواره‌ها، سقف و درب، امکان انجام تصویربرداری پرتو ایکس را به‌صورت کاملاً ایمن فراهم می‌کند. این سامانه به‌عنوان یک اکسسوری تخصصی در کنار سامانه‌های پرتو ایکس فاتح‌اسکن استفاده می‌شود و بستری استاندارد، ایمن و قابل اعتماد برای انجام تست‌های غیرمخرب (NDT) و تصویربرداری صنعتی فراهم می‌سازد.

چرا AX‑HYB؟

در بسیاری از محیط‌های صنعتی و آزمایشگاهی، محدودیت فضا یا نبود اتاق سربی، انجام تصویربرداری پرتو ایکس را دشوار می‌کند.

این سامانه با ایجاد یک محفظه‌ی ایمن و مستقل، امکان تصویربرداری استاندارد را در محیط‌های سربسته و بدون نیاز به زیرساخت‌های پیچیده فراهم می‌کند.

کاربردها

AX‑HYB برای طیف گسترده‌ای از کاربردهای صنعتی و تخصصی طراحی شده است، از جمله:

• بازرسی قطعات صنعتی
• بررسی بردهای الکترونیکی
• تصویربرداری از اشیای مشکوک
• بررسی بسته‌ها
• نمونه‌های آزمایشگاهی
• کاربردهای تحقیقاتی و توسعه

ساختار و طراحی مهندسی‌شده

بدنه و شیلدینگ

بدنه‌ی AX‑HYB از ترکیب چندلایه‌ی سرب و آهن ساخته شده است.

تمامی دیواره‌ها، سقف و درب دستگاه به‌طور کامل سرب‌کاری شده‌اند و هم‌پوشانی لایه‌های حفاظتی با دقت انجام شده تا از هرگونه نشت پرتو جلوگیری شود.

مشخصات فیزیکی

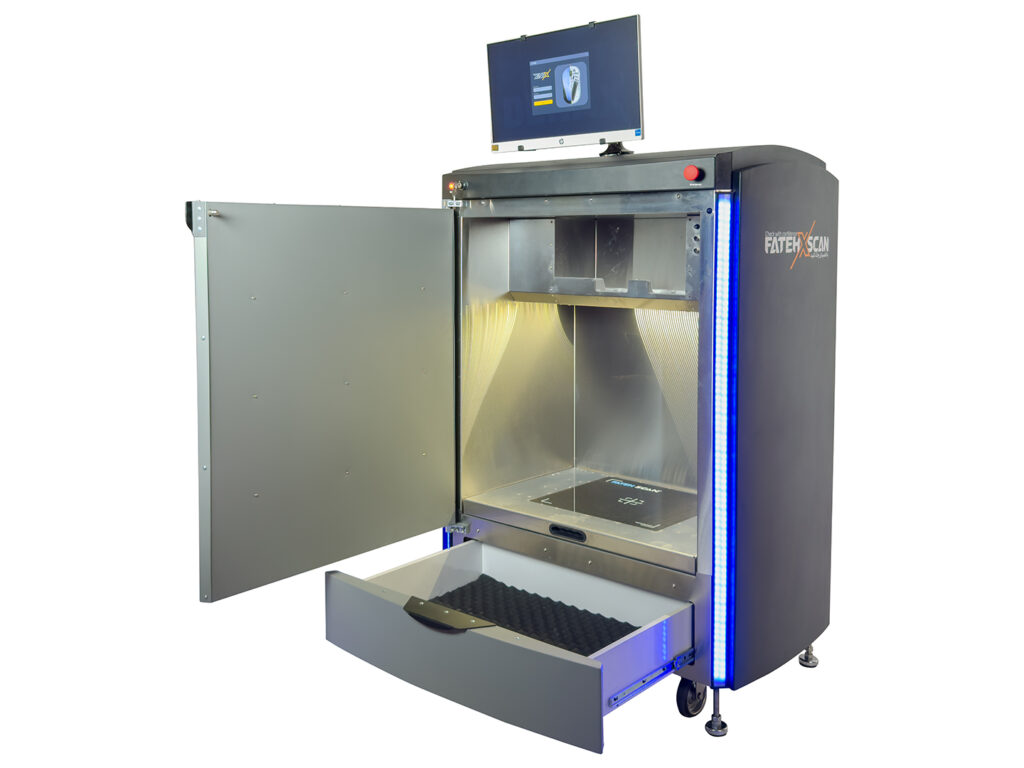

وزن سامانه ۴۵۰ ± ۳۰ کیلوگرم است و درب آن به‌صورت لولایی طراحی شده که در بخش پایینی آن یک کشوی کاربردی جهت قرار دادن اتصالات و تجهیزات جانبی تعبیه شده است.

همچنین یک دوربین داخلی برای مشاهده‌ی وضعیت داخل محفظه در نظر گرفته شده است.

جانمایی دقیق منبع و آشکارساز

در AX‑HYB:

• مولد پرتو ایکس در محفظه‌ای در بالای جسم قرار می‌گیرد.
• دتکتور در محفظه‌ای در زیر جسم جای‌گذاری می‌شود.
• هر دو به‌صورت ثابت در جایگاه‌های طراحی‌شده قرار می‌گیرند.

این آرایش استاندارد، تصویربرداری پایدار و دقیق را تضمین می‌کند.

تصویربرداری چندزاویه‌ای بدون باز کردن درب

با استفاده از میز رباتیک (تجهیز جانبی هیبرید)، امکان چرخش نمونه و تصویربرداری از زوایای مختلف فراهم می‌شود، بدون اینکه نیاز به باز کردن درب یا اختلال در ایمنی سامانه باشد.

این ویژگی برای:

• تحلیل دقیق‌تر ساختار داخلی
• افزایش کیفیت بازرسی
• کاربردهای پیشرفته تحقیقاتی

بسیار ارزشمند است.

ایمنی پرتویی اولویت اصلی طراحی

AX‑HYB با تمرکز کامل بر ایمنی طراحی شده است.

• شیلدینگ کاملاً سربی در تمامی سطوح
• اندازه‌گیری نشت پرتو با دزیمتر
• نشت پرتو همواره کمتر از دز مجاز استاندارد
• دارای استانداردهای معتبر ایمنی

این سامانه امکان تصویربرداری کاملاً ایمن را در محیط‌های سربسته فراهم می‌کند.

کنترل و پردازش تصویر

اپراتور از طریق نرم‌افزار اختصاصی فاتح‌اسکن سامانه را کنترل می‌کند.

این نرم‌افزار شامل:

• سیستم کامل پردازش تصویر
• فیلترهای تخصصی
• ابزارهای بهبود کیفیت تصویر

قابل جابه‌جایی و بدون نیاز به نصب

برخلاف بسیاری از سیستم‌های مشابه، هیبرید نیاز به نصب دائمی ندارد و به‌صورت پکیج کامل ارائه می‌شود؛ چرخ های صنعتی که در قسمت زیرین آن قرار دارند جابه‌جایی آن را در نقاط مختلف یک مجموعه ممکن می‌سازند و در واقع آن را به سامانه ای پویا تبدیل می‌کنند.

نگهداری و خدمات

نیاز به سرویس دوره‌ای ندارد، طول عمر سازه محدودیتی ندارد و در صورت بروز هرگونه اختلال، تیم فنی فاتح‌اسکن در دسترس و پاسخ‌گو است.

طراحی و ساخت کاملاً بومی

AX‑HYB به‌صورت کاملاً بومی و توسط مهندسان فاتح‌اسکن طراحی و ساخته شده است.

کیفیت ساخت، شیلدینگ دقیق و مهندسی قابل اعتماد، این سامانه را به یک راهکار حرفه‌ای و مطمئن تبدیل کرده است.

جمع‌بندی

AX‑HYB یک محفظه‌ی تصویربرداری ایمن، متحرک و استاندارد برای سامانه‌های پرتو ایکس فاتح‌اسکن است که مشکل محدودیت فضا و نبود زیرساخت ایمن را به‌طور کامل برطرف می‌کند.
